一、产品概述
我公司生产的有机肥抛圆机是对环模造粒、平模造粒、对撞造粒等粒料进行整形的抛圆设备，使圆柱状颗粒一次滚至成球，无返料、成球率高、强度好、美观实用。抛圆机能为所有颗粒肥料美容，经挤压造粒或圆盘造粒工艺生产出来的颗粒肥料，经抛圆机抛圆后，能使肥料颗粒大小均匀，圆度精确，表面光亮圆滑，颗粒强度大，肥料的成球率高达98%，成球回料率低，因此能降低能耗，提高产量。产出的颗粒含水量低，易干燥。同时可兼生产饲料颗粒，是有机肥制球颗粒的理想设备。
二、工作原理

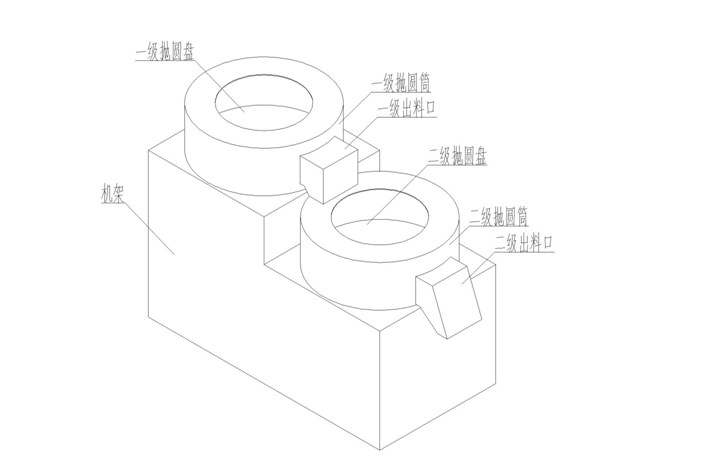

有机肥抛圆机是一种多层连续有机肥颗粒抛光整形设备，机架的顶部固定一个大圆筒，大圆筒上端有上盖。大圆筒下部有一大转盘，由一立轴由两个轴承与机架连接，立轴的下端通过减速机或皮带轮与电机的输出轴连接，立轴的上部伸入大圆筒内，通过法兰固定连接大转盘，大转盘的外边缘与大圆筒的内壁滑动接触连接。在大圆筒一侧和大转盘下连有一出料溜槽。原料颗粒进入抛圆机抛圆后由一侧出料口进入下一抛圆机或接料器，粉末则由大转盘下的出料溜槽排出。
该机特点：
1.有机肥抛圆机可以有效改善颗粒外观质量，在生产工艺中可以根据产品需要灵活配置。它配合造粒机同时使用，弥补了造粒机在批量生产时产生的一系列颗粒大小不均匀、品相差等不足。
2.该机由两个或三个抛圆筒顺次排列组合，物料经过几次抛圆后，成品由排料口排出。成品颗粒粒度一致，圆整光滑，成品率高达98%。而少量肥料粉末从有机肥抛圆机的盘边缝隙落下，沿废料口排出。
3.有机肥抛圆机的外形美观，结构和工作原理简单。安装可靠，体积小，重量轻，操作维修方便。
4.有机肥抛圆机适应能力强，能够适应在各种环境下工作，而且有机肥抛圆机可以保持连续长时间作业，动力能耗小，用电省，生产成本低，经济效益高。
三、适用范围
该抛圆机适用于以鸡粪等牲畜粪类为主要原料的有机肥、复混肥的颗粒抛圆；以草灰、褐煤、有机肥污泥、秸秆等原料的生物有机肥颗粒抛圆；以豆饼等为主要原料的饼肥颗粒抛圆；各种肥料、饲料颗粒的抛圆。
四、主要技术参数
型号 | PYS800 | PYS1000 | PYS1200 |
配套动力（kw） | 8 | 11 | 11 |
甩盘直径（mm） | 800 | 1000 | 1200 |
外形尺寸（mm） | 1700×850×1400 | 2100×1100×1400 | 2600×1300×1500 |
五、安装调试及维护保养
1.安装：
本机直接放置在水平水泥地面上，运送物料的皮带输送机应对准进料口和出料口。
2.调试：
抛圆机安装完成后，需先检查各零部件是否紧固，转盘与筒体间是否有摩擦，然后进行空载试车，该机依靠抛圆盘的快速转动进行颗粒抛圆，在旋转方向上无任何要求，但在试车时应无震动，各轴承的温度平稳上升，在试车停止时各部件温度不得高于50℃。
3.维护保养：
轴承每三个月更换一次润滑油，型号为3号钙基脂润滑油。
4.易损件：
a.轴承 b.三角带
六、使用须知
1.开机时应注意机器是否有异响，有则应立即关闭电源，待查明原因后再开机。
2.开机时应先开抛圆机后边的机器，待其运转后再开抛圆机，然后开动进料系统；关机时应先关闭进料系统，待机器内部的物料排放完后再关闭机器电源，严禁反向操作。
3.严禁机器带负荷启动。
七、常见故障及排除方法
故障现象 | 故障原因 | 排除方法 |
1.电机不能正常运转 | 1.电压过高或过低 | 1.等电压稳定后再启动 |
2.电机缺相运行 | 2.接通缺相，三相运行 |
3.电机绕组短路 | 3.检修或更换电机 |
4.带负荷启动 | 4.清理物料，无负荷启动 |
2.机器内部有异响 | 1.铁、石等硬物进入机器 | 1.停机检查清除异物 |
2.机器零件松动脱落或损坏 | 2.停车检查，紧固或更换新零件 |
3.成品率低 | 抛圆盘与筒壁间隙过大 | 更换间隙适合的抛圆盘 |
