盘式搅拌机搅拌设备系列

产品价格：面议

服务承诺：一正重工用“135”行动（一个电话、三个环节、五项免费服务）全力支持客户事业发展

免费获取报价　>

24小时免费咨询热线：

0371-64685662

产品详情：

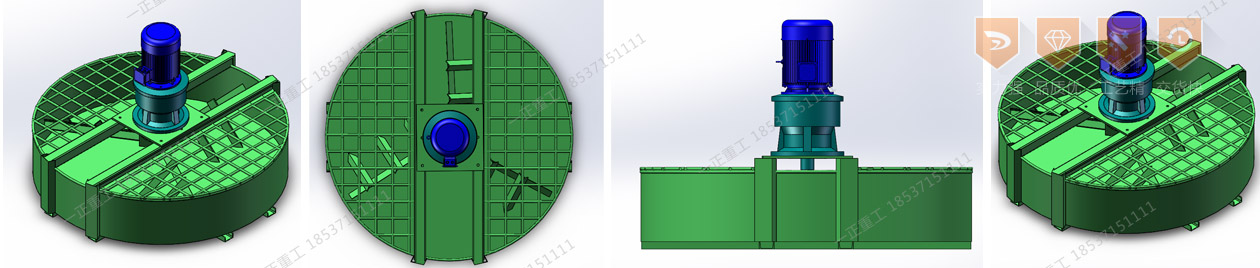

产品概述：盘式搅拌机，它由搅拌盘、出料口、搅拌臂、机架、齿轮箱包以及传动机构组成，其特征是搅拌盘中央设置有一圆筒，圆筒上设置有一圆筒盖，搅拌臂固连在圆筒盖上，搅拌轴联接圆筒盖的一端穿过圆筒，搅拌轴带动圆筒盖转动，从而带动搅拌臂转动，带动搅拌轴转动的传动机构由四级传动机构。该搅拌机寿命长、节能省电、体积小、搅拌速度快、可连续不断工作。

用途及特点：该机主要用于原料的混合。盘内采用聚丙烯板内衬或不锈钢板，因此，不易粘料。耐磨损，采用摆线针轮减速机具有结构紧凑、操作方便、搅拌均匀、卸料输送方便等特点。

结构简述

整机可分为三大部分：

1、机架部分：机器所有工作体全部安装固定在机架上，该机的机架均采用优碳钢板、槽钢焊接而成，并通过了严格的产品合格认证和特定的工艺要求，已达到本机所使用的目的；

2、传动连接部分：本机采用摆线针轮减速机带动主轴旋转工作，其主机工作部分均采用尼龙柱销是传动连接器相齿和传递驱动，方便组装与维修；

3、搅拌工作部分：由传动轮通过柱销联轴器传至主轴。将物料在搅拌室内均匀的翻转，使物料能得到充分的混合，从而大大的减少了物料的残留量。

五、主要技术参数

规格	搅拌机		转速	功率	生产能力	外型尺寸长 × 宽 × 高	重量
规格	直径	壁高	转速	功率	生产能力	外型尺寸长 × 宽 × 高	重量
	mm	mm	r/min	kw	t/h	mm	kg
PJ1600	1600	400	12	5.5	3-5	1612×1612×1368	1200
PJ1800	1800	400	10.5	7.5	4-6	1900×1812×1368	1400
PJ2200	2200	500	10.5	11	6-10	2300×2216×1503	1668
PJ2500	2500	550	9	15	10-16	2600×2516×1653	2050

安装与调试

1.安装：本系列盘式搅拌机出厂时主要有以下部件：

1>.搅拌机主体，主题包括机身、搅拌室、搅拌转子结构；

2>.摆线针轮减速机一台；

3>.附件：柱销。

2.调试：本机出厂前已调整过，并通过严格的质量技术检验批准合格后出厂，但因现场的维修或远转使用后出现的问题仍需要调整。

使用须知

1、本机应在无负荷的情况下启动，严禁带料开启，以避免造成损坏；

2、严禁物料中带有加大块石子、铁块等；

3、开机前先检查所有螺栓是否松动；

4、检查轴承座内及减速机内的油面是否到位；

5、启动主电动机，检查旋转方向是否相反，如相反应立即停车调整；

6、停车前应先停车送料，严禁带料停车。

润滑指示

1、减速机使用前必须加润滑油，润滑油一般采用HJ40-50号机械油，也可以采用HL20-30号齿轮油。润滑油的油面高度应在机座上的圆形油标指示范围内。第一次加油运转100个小时后，应更换新油，此后每四个月更换一次，换油时要清洗干净。

2、轴承每班次打一次润滑油，润滑油型号为3号钙基脂润滑油，装入量为1/3—1/2，并定期更换新润滑油，更换时轴承要洗净。

3、出料门扳手处应经常滴注润滑油，以减轻劳动力。

机器常见故障及排除方法

故障现象	故障原因	排除方法
1.电机不能正常运转	1.电压过高或过低	1.等电压稳定后在启动
	2.电机缺相运行	2.接通缺相，三相运行
	3.电机绕组短路	3.检修或更换电机
2.减速机有异响	1.缺润滑油	1.加入润滑油
2.减速机有异响	2.零部件损坏	2.检修或更换减速机
